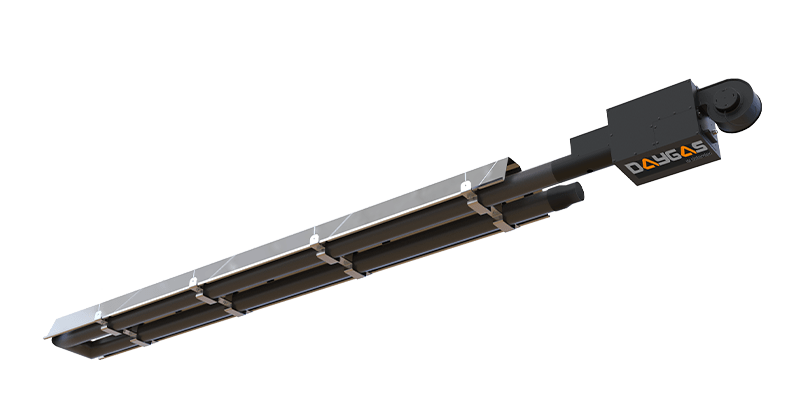

Radium U 45
Daygas объединяет эффективные, экономичные, качественные и функциональные продукты, которые придают большое значение инновациям и исследованиям и разработкам, тем самым экономя энергию в секторе отопления, с конечными потребителями.
Особенности Продукта
- Короткий запуск.
- Защита от замерзания.
- Низкий уровень выбросов.
- Низкое энергопотребление.
- Высокий уровень безопасности.
- Простое обслуживание и сборка.
- Система безопасного газового клапана.
- Выпускаются два типа: тип I и тип U.
- Термостойкий огнеупорный кабель.
- Обогрев излучением без вращения воздуха.
- Отображение шага и уведомления об ошибке на экране дисплея.
- Возможность работы в 2 этапа с дистанционным управлением
или с термостатом.
| Мощность | 45 kW |
| Расход газа | NG 4,28m³/h / LPG 3,16kg/h |
| Размеры | 250h / 7200-10200L / 405w |
| Масса | Net 120-175kg / Gross150-220kg |
| Давление использования | 21-55mbr NG / 32-55mbr LPG |
| Высота подвеса | 320-1000cm |
| Элект. подключение | 230-240VAC 50-60Hz +/-%15 |
| Подключение газа | G ¾’’ |
Документы:
Radium Трубчатые Лучистые Обогреватели
Трубчатые обогреватели Daygas Radium – это современные устройства, предназначенные для обогрева высоких потолков и больших объемов. Radium нагревает атмосферу, отражая тепловую энергию, образующуюся при сгорании газовоздушной смеси внутри излучающих трубок, в желаемую среду благодаря алюминиевым отражателям параболической конструкции. Radium трубчатые излучатели нагревают людей и предметы. Это обеспечивает оптимальный комфорт для отопления.
Трубы Радиационных Обогревателей
- Термическая обработка в трубчатых лучистых нагревателях Радиантные трубы из алюминированной стали используется.
- От сырья до готовой трубы производственный процесс, наиболее показать высокую освещенность подвергается специальным процессам.
- Наши излучающие трубы отличаются высокими эксплуатационными характеристиками. алюминиевые трубы. Эти трубы алюминированы,Изготовлен из рулонов калориметрической стали.
- Конечные пользователи с алюминированными трубами более эффективен даже при низких мощностях Мы обеспечиваем эффективное отопление.
Тепло Радиационных Обогревателей
Y.I.B : ЗОНА ИНТЕНСИВНОГО ИЗЛУЧЕНИЯ
S.I.B : КВАДРАТНАЯ ЗОНА ИЗЛУЧЕНИЯ
- Кривая изогипсов лучистого рассеяния тепла радиевой трубки
- Сияющая эффективность
Излучающее устройство Radium Tube справа показано на кривой изогипс распределения тепла. Y.I.B (область интенсивного излучения) охватывает большую площадь, как на кривой. излучающий материал трубы, подлежащий облучению благодаря высокой светоотдаче.
Специальная алюминированная сталь с эффективностью излучения 92% Мы используем лучистые трубы. Свести к минимуму потери тепла Мы достигаем высокой эффективности за счет минимизации.
Важность Трубы В Трубчатых Излучающих Устройствах:
Пламя, образующееся при воспламенении топливовоздушной смеси, объединенной в горелке, проходит по трубе и попадает в дымовые газы. A отработанный газ выбрасывается из дымохода. В этом процессе энергия, выделяющаяся в результате сгорания газа в трубе, передается трубе. Нагрев за счет излучения энергии, взятой из внутренней части трубы, от области внешней поверхности в окружающую среду, в которой она находится. предоставлен. Поэтому реализуемая во всех этих процессах теплопередача и излучательная способность находятся на максимальном уровне. Это напрямую связано с качеством и пригодностью излучающей трубы.
Refiectors of Radium Radiant Heaters
Лучи излучения, выходящие из зоны поверхности трубы, окрашены в красный цвет (сплошная линия), лучи отражаются от отражателя обозначен оранжевым цветом (пунктирная линия). Обычно излучение оставляет часть своей энергии на каждой поверхности, с которой оно сталкивается. продолжает свой путь. Здесь играет роль выбор материала отражателя. Желательно отражать излучение таким, какое оно есть, без потребления его энергии. Признавая важность этого, В наших продуктах используется отражатель из алюминиевого материала с высокой отражательной способностью.
В трубчатых излучателях излучение происходит на поверхности трубы. В местах подвешивания устройств в трубчатых излучающих устройствах используются отражатели, другими словами рефлекторы, чтобы использовать энергию излучения, идущего от площади поверхности к мертвым точкам (как правило, части, обращенной к потолку). Использование рефлектора отражает излучение, идущее в мертвые зоны, и направляет его обратно в нужную среду/участок, а также способствует большему нагреву площади поверхности в результате излучения, выходящего из трубы и попадающего на поверхность трубы. опять же, и увеличивая за счет этого мощность излучения.
Отчет По Радиевым Лучистым Обогревателям
Коэффициент Излучения
Коэффициент излучения это безразмерная мера того, насколько хорошо объект может излучать энергию по сравнению с черным объектом. это число. Например, излучательная способность, температура тела, диапазон длин волн, учитываемый для испускаемой энергии, и угол диффузии энергии. может зависеть от факторов.
Согласно закону Кирхгофа, если мощность излучения вещества равна «Е», а коэффициент поглощения равен «α», теоретически они равны. Другими словами, излучение (или коэффициент излучения) объекта при любой температуре равно его коэффициенту поглощения. Для реальных объектов ε сильно зависит от структуры поверхности, а также от нее зависят длина волны излучения, приход луча и температура поверхности. Коэффициент диффузии для реальных тел колеблется от 0 до 1. 0 < ε < 1
Радиевая Серия Радиационная Зона
При проектировании размещения трубчатых излучающих устройств следует планировать размещение в соответствии с потерями тепла в среде, в которой будут использоваться устройства. делает. В местах, где схема размещения устройства достаточна, изоляция достаточна и равномерное распределение тепла не очень важно, Оптимальный нагрев может быть достигнут за счет перекрытия стандартных областей воздействия. Таким образом, план размещения устройств следует использовать в местах с высокими потерями тепла, слабой изоляцией или воздухом в среде, где будут использоваться устройства. При сильном токе оптимальный нагрев может быть достигнут за счет перекрытия зон интенсивного радиационного воздействия приборов.
Радиевая Серия Радиационная Зона
При пересечении углов сканирования учитывается не только горизонтальное расположение устройств, но и высоты подвеса. пересечение сделано
Например; Возьмем радиационный обогреватель Daygas Radium мощностью 60 кВт с U-образной трубкой;
По каталожным данным мин. высота подвеса: 425 Максимум. высота подвеса 1350 см Выбираемый расходомер лучистой трубы в пределах возможностей устройства: 9-15-18 метров При проектировании излучающей трубы длиной 9 метров и высотой подвеса 6 метров в месте, где она будет использоваться;
Стандартная длина свечения Lu : h*2
= 6*2
= 12 метров
Стандартная ширина эффекта излучения Lux : Li + (Lu/2)
= 9 + (12/2)
= 15 метров
Область сканирования = Lu * Lux
= 12 x 15
= 180 m² мы достигаем его значения.
Если место, где будет использоваться это устройство, занято если он будет нагреваться, находясь в зоне радиации; площадь сканирования уменьшена до ~90 м². Это падение другого трубчатого радианта пересечение угла сканирования, сканирование мы можем увеличить площадь до 150 м².
Радиевая Серия Радиационная Зона
Трубчатый лучистый обогреватель является наиболее важным фактором при выборе мощности. Параметр — высота подвешивания. Кроме того, радиация комфортные и безопасные условия на строящихся территориях выбираются мощность и тип устройства. Получено из трубчатых радиантов на приведенном выше рисунке.данные о нагреве, другими словами, радиационные эффекты Понимаете. При выполнении этих расчетов каталог дается в мин. и макс. висячие высоты с учетом пространства или окружающей среды, где будут использоваться обогреватели. По выбору и количеству штук следует вычесть.
Lj = h*1.2
Lu = h*2
Ljx = Li+(Lj/2)
Lux = Li+(Lu/2)
r: Радиантная высота подвеса.
Элементы Управления Устройством
Существуют различные сценарии и элементы управления, связанные с управлением устройствами.
Если мы выразим под основными заголовками;
- Дистанционное управление.
- Интеграция через плату управления.
- Пако-переключатель ручного управления.
- Автоматическое управление с переключением термостата.
- Интеграция в систему автоматизации. (Управление через SCADA.)
Разнообразие сценариев управления, предлагаемых в виде 5 различных альтернатив, позволяет управлять продуктами правильно и желаемым образом. обеспечивает. Оценивая использование на месте устройств из нашего ассортимента и условия места, наиболее подходящие выбирается сценарий управления. Поэтому управление с правильным сценарием решения, как экономия топлива, так и длительная бесперебойная работа. Позволяет легко получить.
Интеграция В Систему Автоматизации (управление Через Scada)
Наши устройства напрямую подключаются к системам автоматизации зданий (BMS) с протоколом связи Modbus через порт RS485 (внутренний). Он может быть интегрирован, или, если нет доступной системы BMS, управление устройствами через сенсорную панель HMI или ПК может быть выполнено в одном месте.
Его можно использовать полностью автоматически из центра.
В Cистеме BMS;
- Порядок эксплуатации устройств в указанные дни и часы,
- Работа обогревателей с региональным или индивидуальным ступенчатым и модуляционным управлением,
- Просматривая коды неисправностей, поступающие от устройств в системе, и определяя, какое устройство имеет проблему, и сохраняя их в памяти,
- Функциональные элементы управления, такие как мгновенный, ежедневный, еженедельный или ежемесячный контроль расхода топлива преимущества.
Панель Управления
- Защита паролем.
- Режим сохранения тепла.
- Порт связи с компьютером.
- Графический ЖК-экран 128 x 64.
- Функция защиты от замерзания.
- Программируемая функция 24/7.
- Возможность автоматического и ручного управления.
- Возможность подключения внешнего датчика температуры.
- Возможность управления 8 независимыми зонами и 32 устройствами всего.
Это упрощает вашу работу с различными командами, от управления устройствами до включения и выключения в будние дни и в удобное время, чтобы поддерживать температуру окружающей среды в диапазоне температур, определенном для защиты от замерзания, когда предприятие закрыто.
Аналоговый Комнатный Термостат
Аналоговый комнатный термостат Daygas выключится, когда будет достигнута установленная вами температура. автоматически выключает устройство, после чего температура окружающей среды достигает нужного температурного значения. Когда он опускается ниже уровня устройства, устройство автоматически включается на максимальном уровне. он снова начинает работать. Таким образом, он экономит топливо.
Датчик Температуры
- Режим защиты от замерзания.
- Возможность плавного управления.
- Регулировка температуры с помощью устройства.
Когда ваши устройства приближаются к температуре, которую вы запрограммировали с помощью датчика температуры Daygas, Обеспечивает экономию топлива за счет снижения значения модуляции устройства в зависимости от погодных условий. Когда окружающая среда достигает нужного значения температуры, устройство автоматически выключается, а затем Когда температура падает ниже желаемого значения,
устройство автоматически устанавливает наиболее подходящую температуру для окружающей среды. Он снова начинает работать при активации на уровне.
Ручное Управление С Переключением Pako
Ступенчатое ручное управление через пако с переключением пако могут бытьпредоставлены. Где нет пульта управления или он не нужен и более локаленВ качестве решения устройства можно управлять на нужном уровне с помощьюпереключателя пaco.
Дистанционное Управление
Пульты дистанционного управления Daygas имеют 3 кнопки и простые функции. Это устройства управления, которые предлагают простое использование. Благодаря пульту дистанционного управления Daygas все функции устройства, такие как включение-выключение, настройка нагрева вверх-вниз и сброс можно легко контролировать. Всеми продуктами Daygas можно управлять дистанционно с помощью одного пульта.
